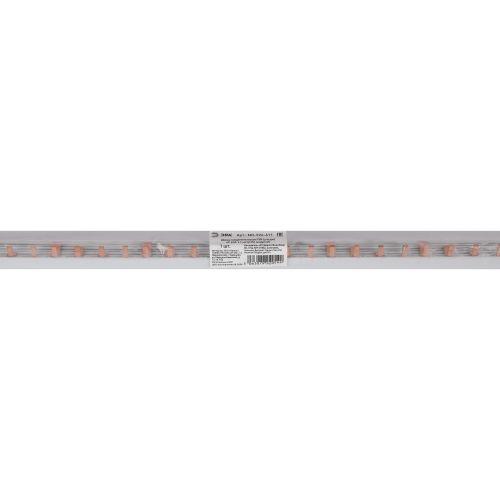

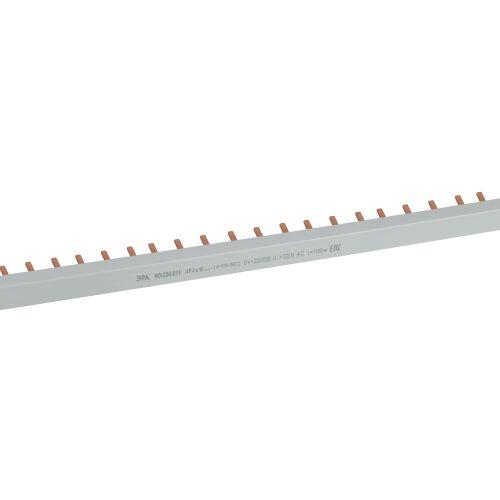

Б0067404 | Шина соединительная PIN (штырь) 4п 63А 1.1м 56мод. Эра

Шины соединительные "Гребёнки" представляют собой токоведущие пластины, выполненные из меди, закрепленные в корпусе из диэлектрического материала. Применяются при внутрищитовом монтаже для подачи питания определённых полюсов и фаз к модульным аппаратам защиты сети (автоматические выключатели, диф. автоматы, ВДТ/УЗО, выключатели нагрузки) путём их параллельного соединения.

Шины с шагом 18 мм предназначены для коммутации аппаратов шириной, кратной одному модулю.

Являются альтернативой перемычкам из провода и позволяют:

- сократить количество проводников в щитке до минимума,

- сэкономить пространство и без особых усилий размещать новые элементы,

- обеспечить более стабильное и долговечное соединение за счёт цельной токоведущей части и индивидуального подключения каждого устройства к шине только через один проводник (контакт шины).

При обрезке шины до требуемого размера обязательно применение торцевых заглушек.

Параметры:

- Тип электрического подключения: Штырь (PIN)

- Количество фаз: 4

- Количество модулей: 56

- Размер шага: 17,8 мм

- Поперечное сечение: 10 мм2

- Iu = 63 А (50°С)

- Ue = 230/400 В

- Длина: 1016 мм

Особенности конструкции:

- На корпусе изделия лазерной гравировкой нанесены технические характеристики.

- Токоведущая часть изготовлена из электротехнической меди марки М1.

- На контактных частях шины выполнены насечки, которые обеспечивают надёжную фиксацию в корпусе модульного аппарата.

- Материал изолированного корпуса не поддерживает горение.
