Что это такое?

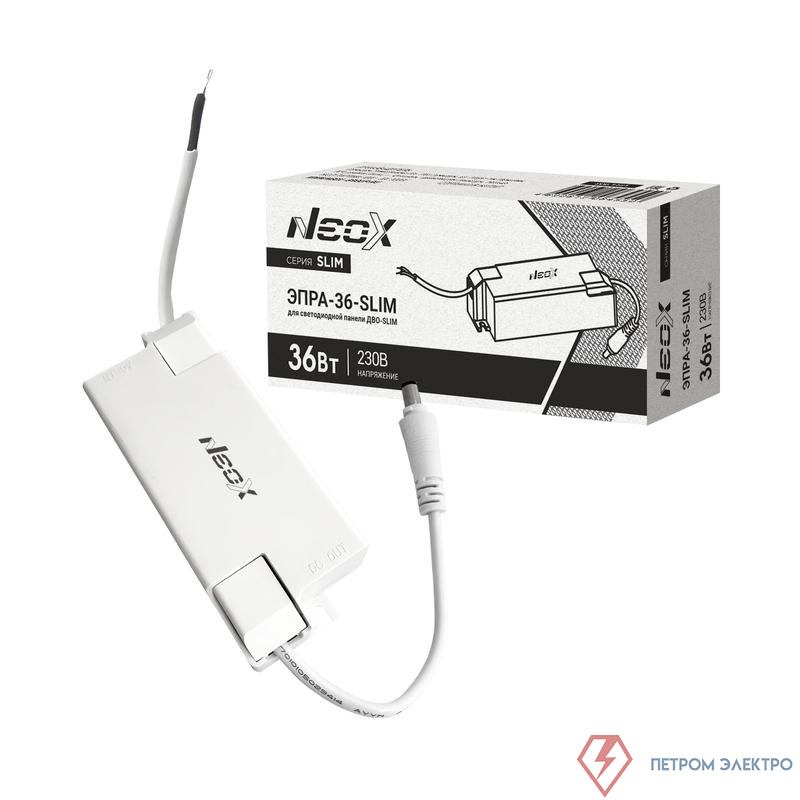

Пускорегулирующая аппаратура (ПРА) — это совокупность электротехнических устройств, предназначенных для пуска, остановки, регулирования параметров работы и защиты электрических машин (в первую очередь электродвигателей) и других электроустановок . В более узком, но широко распространённом значении, термин «ПРА» также применяется к устройствам для зажигания и стабилизации работы газоразрядных ламп (ламп дневного света, ртутных и натриевых светильников), что отражено в ГОСТ 16809-88 . Таким образом, ПРА — это «нервная система» и «щит» любого современного электрооборудования, от бытового вентилятора до промышленного станка.
Основные функции, состав и конструкция
Главные задачи ПРА — это управление и защита. Она обеспечивает плавный пуск мощных двигателей, предотвращая аварийные токи, регулирует скорость вращения, а также мгновенно отключает питание при коротких замыканиях и перегрузках, сохраняя оборудование и сеть . В состав пускорегулирующей аппаратуры входят устройства разного назначения, которые можно разделить на несколько групп .
- Коммутационные аппараты: контакторы и магнитные пускатели, которые дистанционно включают и отключают силовые цепи, а также реверсивные переключатели, меняющие направление вращения двигателя .
- Защитные и токоограничивающие устройства: автоматические выключатели, предохранители и тепловые реле, защищающие линию от перегрузок и короткого замыкания .
- Регулирующая аппаратура: частотные преобразователи для точного управления скоростью вращения, устройства плавного пуска (софтстартеры) и регулировочные реостаты .
- Командные и контролирующие устройства: кнопочные посты, путевые и промежуточные реле, реле времени, задающие алгоритм работы .
По принципу работы аппараты делятся на контактные (с механическим замыканием цепей, как у контакторов) и бесконтактные (полупроводниковые, например, твердотельные реле и регуляторы). Корпуса ПРА могут иметь разную степень защиты: от открытого исполнения для установки в сухих шкафах до герметичного и взрывозащищенного для работы в агрессивной среде или в угольных шахтах .
Зачем и где это применяют
Сфера применения пускорегулирующей аппаратуры охватывает практически все отрасли промышленности и быта .
- Промышленность: управление конвейерами, станками, насосами, компрессорами, вентиляцией и крановым оборудованием .
- Инфраструктура и ЖКХ: автоматизация лифтов, систем водоснабжения, отопления и канализации .
- Быт и офисы: встроенные системы климат-контроля (сплит-системы), кухонная техника и электроинструмент .
- Специальная техника: управление электрооборудованием на транспорте, в авиации, троллейбусах и экскаваторах .
Интересный факт
Первые системы управления электродвигателями были огромными и базировались на реостатах, которые «сжигали» лишнюю энергию в тепло. Сегодняшние частотные преобразователи размером с ладонь не только экономят до 50% электроэнергии, но и способны «разгонять» двигатель плавно, словно автомобиль, сводя к минимуму его износ и устраняя губительные гидравлические удары в трубах .
