Трансформатор для низковольтной системы освещения/низковольтной галогенной лампы накаливания

Что это такое?
Трансформатор для низковольтной системы освещения — это устройство, которое преобразует стандартное сетевое напряжение 220 В в безопасное пониженное напряжение 12 В или 24 В, необходимое для работы низковольтных галогенных ламп и светодиодных лент. Использование безопасного напряжения до 24 В позволяет монтировать освещение в помещениях с повышенной влажностью (ванные комнаты, бассейны, сауны) и в местах с ограниченным доступом для обслуживания, а также при работе с кабельными системами без специальной защиты (например, при подвеске светильников на легковоспламеняющихся конструкциях).

Из чего делают и какие бывают?
По конструкции и принципу работы трансформаторы для галогенных ламп делятся на два основных типа: электромагнитные (классические) и электронные (импульсные). Каждый тип имеет свои особенности, преимущества и недостатки.

Электромагнитные (обмоточные) трансформаторы: Это традиционные устройства на основе стального сердечника с медными обмотками. Они надёжны, имеют простую конструкцию и не создают высокочастотных помех. Однако они имеют большой вес, значительные габариты, могут гудеть при работе и менее устойчивы к перепадам напряжения в сети.

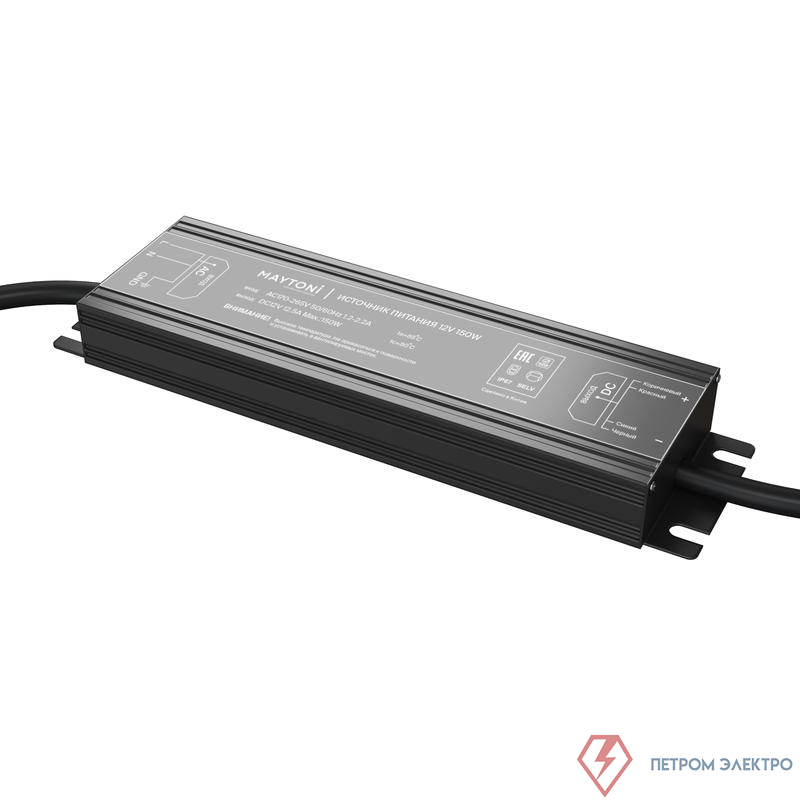

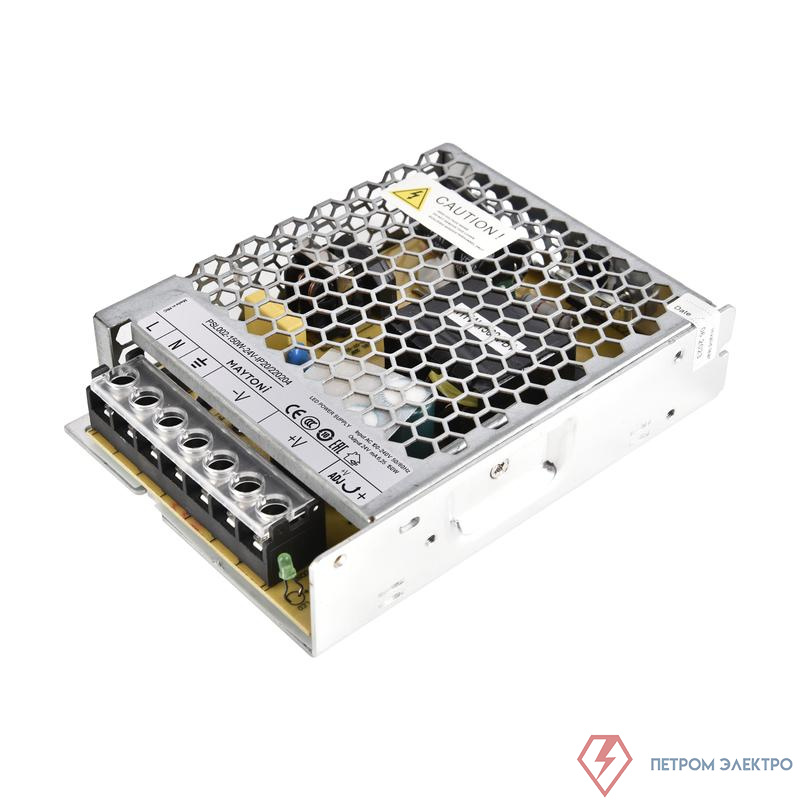

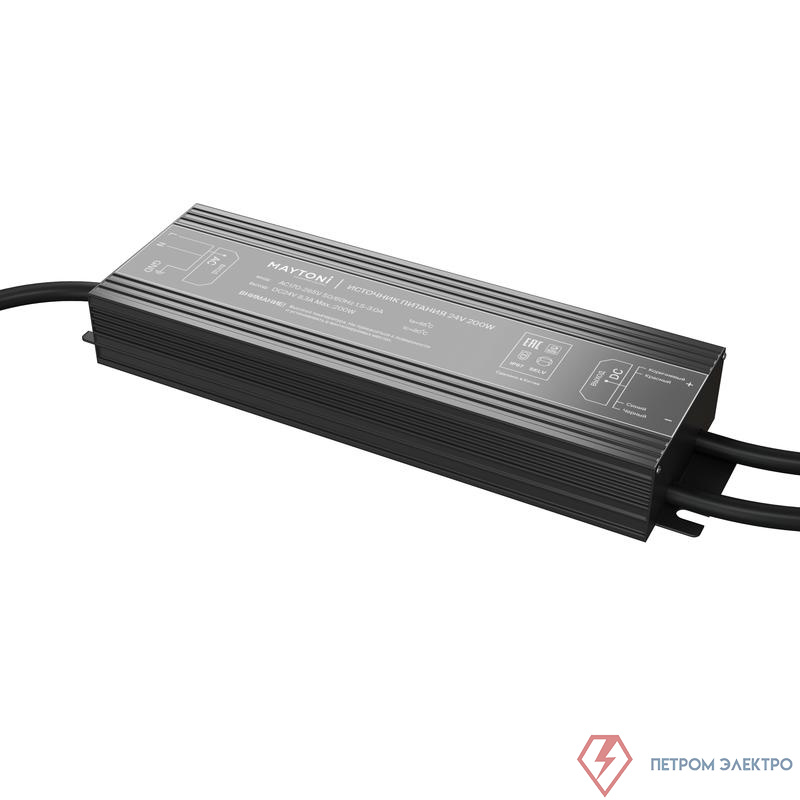

Электронные (импульсные) трансформаторы (ЭПРА): Современные компактные устройства, которые сначала преобразуют сетевое напряжение в высокочастотные импульсы, а затем понижают их до требуемого значения. Они имеют малый вес и размеры, высокий КПД (до 98%), обладают защитой от короткого замыкания и плавным пуском, продлевающим срок службы ламп. Однако они могут создавать радиопомехи и чувствительны к длине и качеству соединительных проводов на выходе.

Ключевые характеристики при выборе:

• Мощность: Должна быть не менее суммарной мощности всех подключаемых ламп с запасом 10-30%, чтобы избежать перегрузки. Например, для четырёх ламп по 20 Вт (80 Вт) рекомендуется трансформатор на 100-110 Вт.
• Выходное напряжение: Чёткое соответствие номиналу ламп: 12 В или 24 В. Для автомобильных ламп (12 В) необходим соответствующий трансформатор.
• Выходной ток: Трансформатор должен обеспечивать требуемый ток для питания всех ламп в цепи.
• Наличие диммирования: Не все электронные трансформаторы совместимы с диммерами для галогенных ламп, поэтому при необходимости регулировки яркости нужно выбирать специальные модели.

Область применения
Трансформаторы используются в низковольтных системах освещения повсеместно, где требуется безопасное пониженное напряжение:

• В интерьере: для питания встраиваемых и накладных точечных светильников с галогенными лампами (MR16) в подвесных и натяжных потолках, для освещения кухонных гарнитуров, витрин и выставочных стендов.
• Во влажных помещениях: для освещения ванных комнат, саун, бассейнов, подвалов.
• В наружном освещении: для питания ландшафтных светильников и архитектурной подсветки.
• В мебели: для подсветки шкафов-купе, полок и ниш.

Особенности монтажа
При подключении трансформатора необходимо соблюдать несколько правил:

• Сечение провода: Из-за пониженного напряжения токи во вторичной цепи (12 В) значительно выше, чем в первичной (220 В). Для проводов, идущих к лампам, необходимо использовать медные многожильные провода увеличенного сечения (не менее 1,5 мм² на 100-150 Вт), чтобы избежать потерь и перегрева.
• Длина линии: Длина кабеля от трансформатора до лампы должна быть как можно короче (обычно не более 2-3 метров), чтобы минимизировать падение напряжения. При больших расстояниях напряжение на лампе может упасть на 10-20%, что приведет к снижению яркости.
• Охлаждение: Электронные трансформаторы сильно нагреваются, поэтому их нельзя замуровывать в стены или размещать в замкнутых пространствах без вентиляции. Рекомендуется оставлять свободное пространство (не менее 15 см) вокруг корпуса для естественной конвекции воздуха.
• Полярность: Для низковольтных галогенных ламп полярность подключения не важна, в отличие от светодиодных лент.

Интересный факт
Название «электронный трансформатор» для галогенных ламп на самом деле не совсем точное: в отличие от классических трансформаторов, они не имеют ферромагнитного сердечника. По сути, это импульсные понижающие преобразователи напряжения (блоки питания), работающие на частоте до 50 кГц. Именно высокая частота позволяет сделать их такими миниатюрными.
